形位公差：零件加工后的必然差异

在零件加工过程中，即使经过精心操作，也难免会出现一些差异。这些差异不仅包括尺寸上的，更涉及到零件几何特征的点、线、面的实际形状与理想几何体的规定形状之间的差距。这种形状上的差距被称为形状公差，而位置上的差异则被称为位置公差。这些差异统称为形位公差，是机械加工中不可避免的一部分。

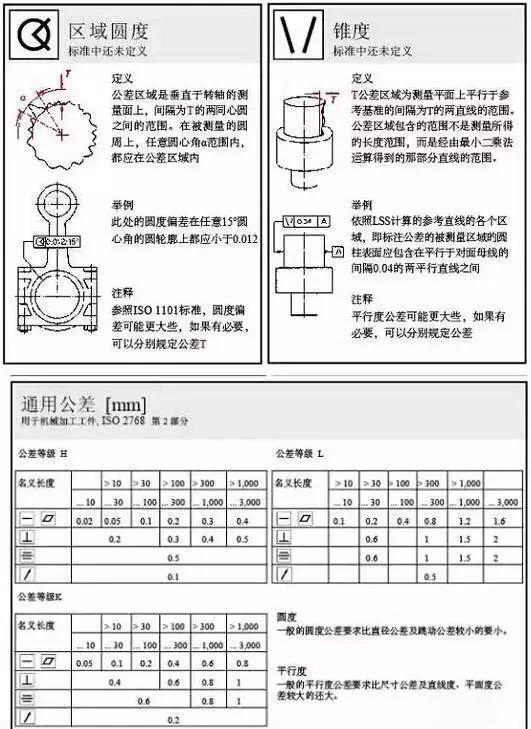

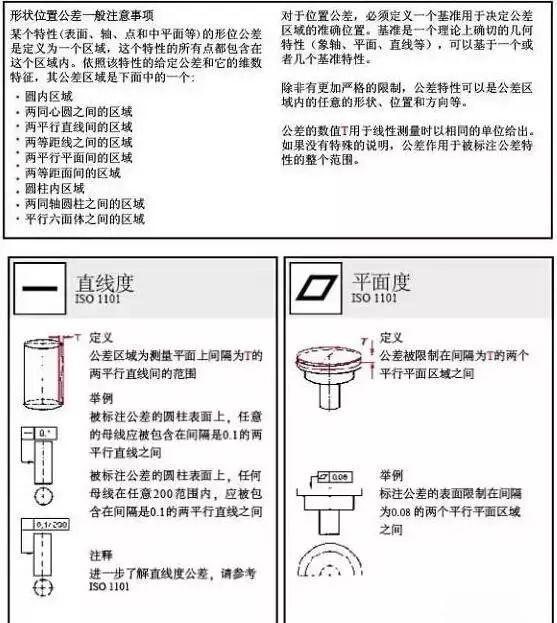

为了规范形位公差的标注和检测，国际上制定了一系列的标准。早在20世纪50年代，工业化国家就开始探索形位公差的标准制定。随后，国际标准化组织（ISO）在1969年公布了形位公差标准，并在1978年进一步推荐了形位公差的检测原理和方法。中国也在1980年颁布了形状和位置公差标准，其中详细规定了检测方法和标准符号。这些标准的制定和实施，对于提高机械加工的精度和质量具有重要意义。

形状误差

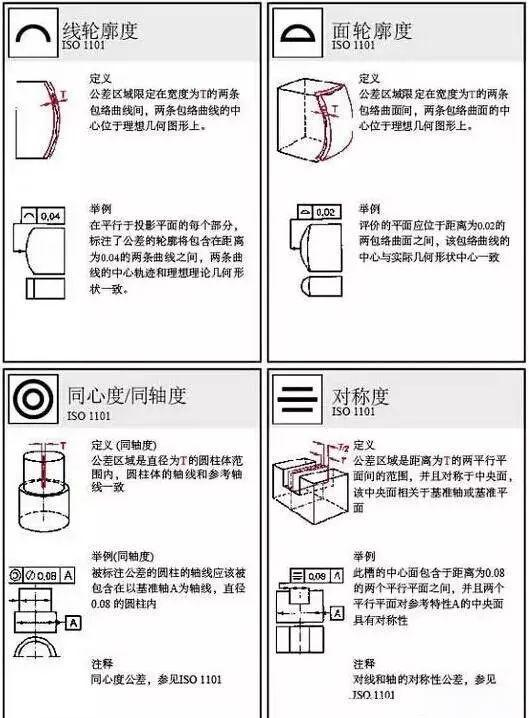

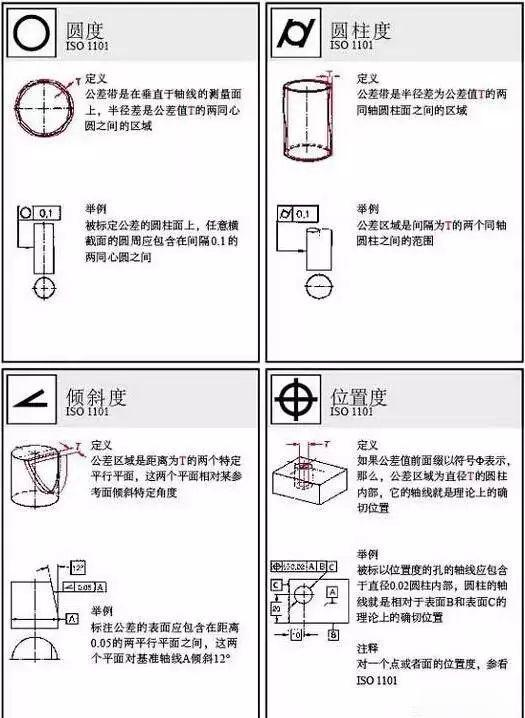

形状误差是指零件在加工过程中，其几何要素如点、线、面等所产生的几何形状上的偏差。例如，在加工圆柱时，可能会出现轴的各断面直径不一致、轴的断面不圆、轴线不直或平面翘曲等问题。

位置误差

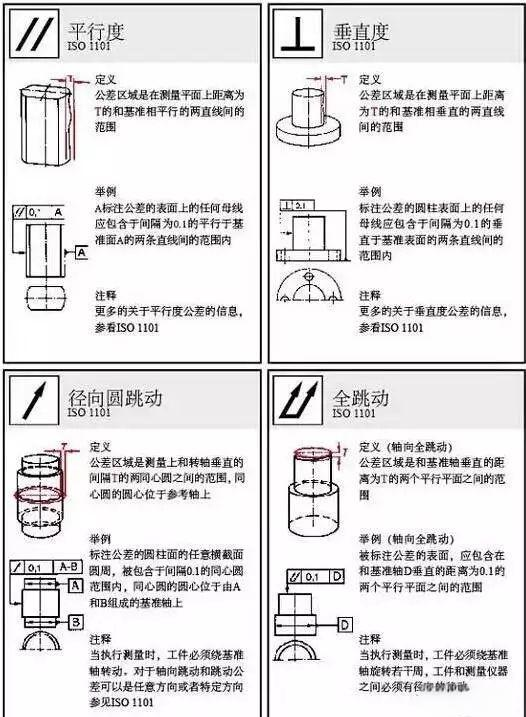

位置误差则是指零件在加工时，其结构要素之间的相对位置可能出现的偏差。例如，阶梯轴的各回转轴线可能发生偏移等。

高效测量方法

目前，有一种高效测量各种形位误差的方法，即利用数据采集仪连接各种指示设备，如百分表等。数据采集仪能自动读取并分析测量数据，无需人工介入，从而显著提高机械测量的效率。

测量仪器

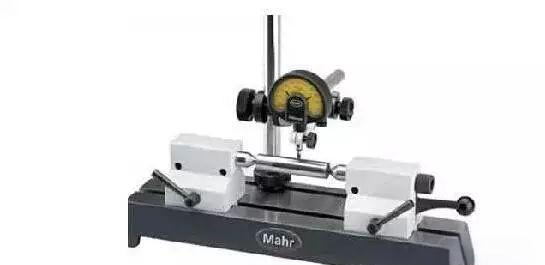

进行形位误差测量时，常用的仪器包括偏摆仪、百分表（或其他指示表）以及数据采集仪。这些仪器设备的发展和应用，为机械加工中的形位公差控制提供了有力支持。

测量原理

方面，数据采集仪能够实时从百分表中获取数据，并自动进行形位误差的计算与分析。数据采集仪的软件中已嵌入多种形位误差计算公式，无需人工干预，即可完成复杂计算，从而显著提升测量的精确度。
